气动空气增压泵原理介绍

作者:山东欣诺 发表时间:2018-11-08 浏览:

我们常见的气动空气增压泵是采用大面积的驱动活塞与小面积的增压活塞连接在一起的结构共同组成的,利用两个活塞不同大小的面积构成的面积比产生压力比:如2:1、4:1…100:1等。

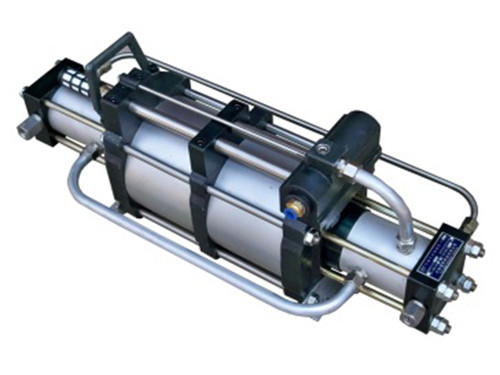

双驱动头气体增压泵DTF-T系列



通过增压比可以计算出最高输出压力机使用的压力,在空气增压泵工作时,驱动的大活塞向增压活塞处进行反向运动时候,入口单向阀开启,出口单向阀处关闭,将被增压的介质吸入进去。


当活塞反向进行运动的时候,出口单向阀打开,入口单向阀关闭,将增压后的介质输出。气动空气增压泵是通过一个两位四通气控阀以及一个两位二通先导阀共同实现泵的往复式连续运行。


两位两通先导阀控制阀芯及阀体,先导阀由空气驱动的大活塞来控制,先导阀不断的补充及排空控制阀体内部气体,使驱动气体交替作用于活塞底部、顶部及表面。进而实现空气增压泵的往复式连续运行工作。
